El arcade Bartop mas facil de construir
jaguarcade Bartop V1.0
Hola qué tal amigos soy jagurd y el día de hoy les voy a mostrar cómo construir la máquinita arcade más fácil del mundo. Este no es el clásico video de artesanías y manualidades de cartón, eso NO. Nuestro arcade debe ser compacta, barata, personalizable y sobre todo, completamente funcional. Buscando en la web podemos notar infinidad de videos, post y planos para construir máquinas arcade, sin embargo la mayoría de muebles son muy complejos de hacer, ocupan mucho espacio y contruirlo se vuelve una odisea que puede tardar semanas. Otra opción es comprar el mueble sin embargo, no suelen ser accesibles así que me di a la tarea de diseñar el arcade más fácil de construir y que es completamente útil y funcional para jugar unas partidas con los amigos.
La he llamado jaguarcade bartop y cumple los siguientes requisitos
- Fácil de construir y armar con herramienta básica
- Compacta
- Barata
- Completamente funcional para dos jugadores
- Diseño moderno
- Cómoda para jugar
- Personalizable
- Mejorable
Espero que mas de uno se anime a construirlo y si me proporcionan imagenes de sus proyectos lo subire a este post y a mis redes.
Paso 1 Marcar y cortar las piezas.
Para lograr está tarea, me inspiré en el diseño de la vigolix, la cual no tiene curvas, por tanto disminuye los cortes y en consecuencia el tiempo y costo de construcción. Yo por mi parte he diseñado una versión tipo bartop, aún más sencilla, más compacta y lo mejor es que solo necesitas un tercio de tablero de triplay o MDF volviéndola muy barata, incluso podrías hacer hasta tres muebles arcade con una sola hoja de triplay. Este plano es la primera versión así que escuchando sus opiniones y sugerencias podremos hacerle mejoras a futuro.
imagen 1. plano de la jaguarcade bartop
Paso 2 Armado del chasis.
El tiempo de construccion de este mueble lo estimo entre 8 y 12 horas. El primer paso para construirlo es cortar un tercio de hoja de triplay o mdf de 15mm y posteriormente marcar el plano que se indica en la imagen 1. una vez marcadas las piezas procedemos a recortarlas y clasificarlas en orden alfabetico.

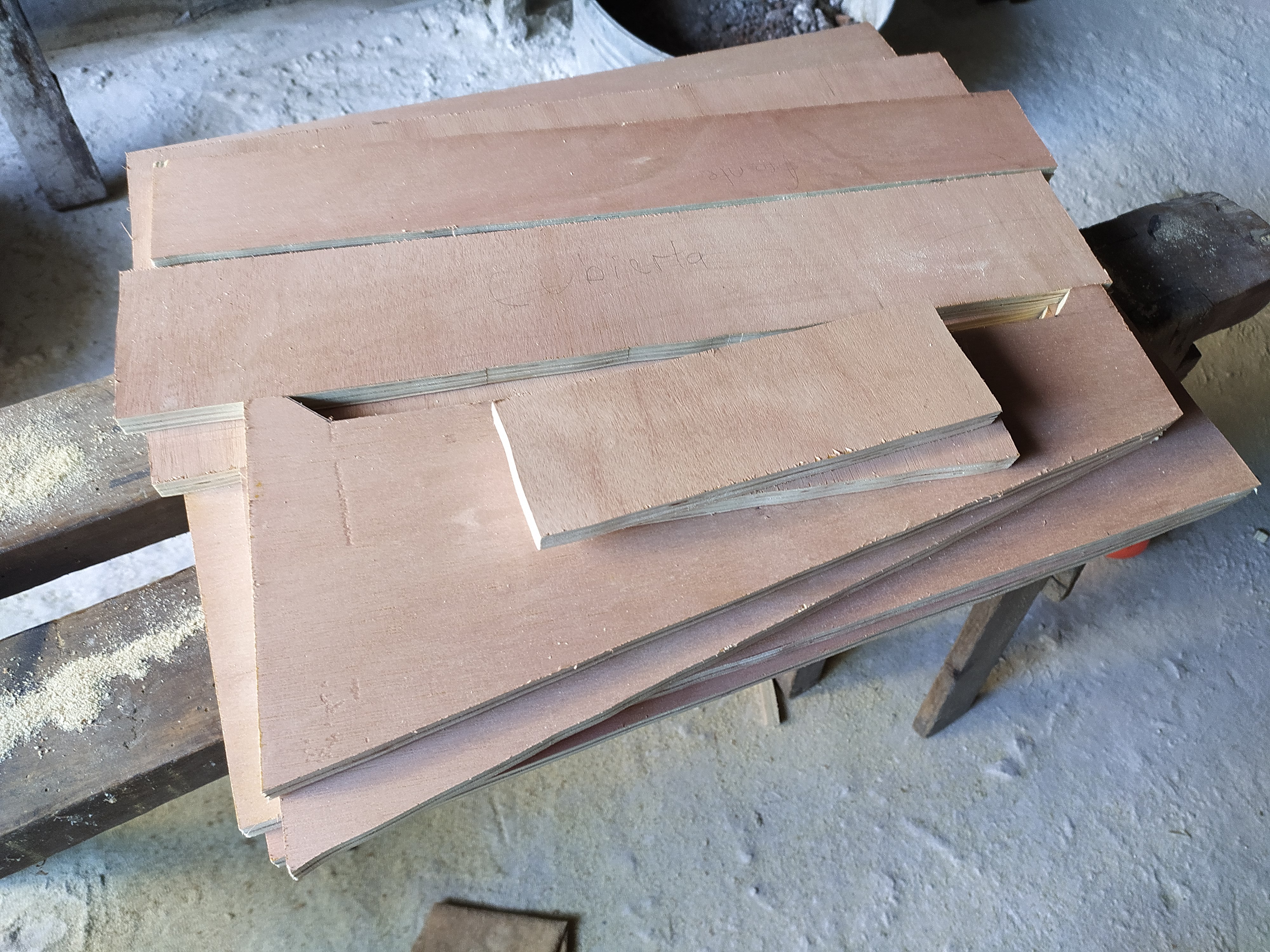

imagen 2. piezas de la jaguarcade bartop marcadas y cortadas.
Cuando tengas las piezas cortadas, procedemos a armar la estructura del arcade, para ello llevaremos el siguiente orden alfabetico, tomamos la pieza A que es la base y procedemos a pegar y atornillar las piezas laterales B1 y B2; seguimos con la pieza C que es la parte superior, posteriormente fijamos las piezas lateraes D1 y D2; y por ultimo la pieza frontal E, de esta forma queda la estructura terminada y te debe de quedar algo asi como la imagen 3. El armado del chasis es tan sencillo que se me olvido hacer una toma sobre su armado. sin embargo con el plano y las imagenes de referencias es suficiente.
imagen 3. estructura de la Jaguarcade Bartop
Paso 3 Montar los elementos electronicos de la tapa
El siguiente paso es montar la pieza F que viene siendo la espalda y tapa de la bartop, sin embargo es necesario marcar los elementos que debe tener sobre ella, en mi caso es necesario dos orificios para las bocinas, un orificio para la perilla de volumen de audio, un orificio para el ventilador, un orificio para el switch, uno para el boton de encendido y uno mas para el cable de corriente. De ser necesario tambien un orificio mas para la chapa o pasador con llave. al final te debe quedar algo similar a la imagen 4.
imagen 4 vista anversa y reversa de la tapa de la jaguarcade bartop, en ella podemos observar que se montó placa de audio, dos bocinas, ventilador, switch de corriente, boton de encendido, y la chapa para cerrar la tapa con llave.
Una vez marcado y cortado los elementos que va llevar la tapa procedemos a montarla en el chasis con ayuda de unas visgras y tornillos. los elementos electronicos de la tapa recomiendo montarlos cuando ya tengas terminado y pintado el mueble.
Paso 4. Marcar y cortar los orificios para botones
Esta es la parte mas laboriosa del proceso pero para ello nos podemos ayudar con la imagen 5 del layout o distribucion de botones, yo utlizo la que vez aqui, puedes guiarte con ella o buscar otra por la web. Para hacer las perforaciones para los botones puedes marcar las medidas en la madera o tambien puedes imprimir la imagen manteniendo las proporciones mostradas y con ayuda de una regla debe coincidir las medidas mostradas. Posteriormente pega la hoja sobre la pieza G que viene siendo tu botonera y procedemos a perforar los orificios para botones.
imagen 5. distribucion de botones que se utilizó en la jaguarcade bartop. esta imagen es recomendable imprimir y pegar en la madera para hacer las perforaciones. verifica con una regla que coincidan las medidas.
imagen 6 parte superior e inferior del tablero de botones, esta es la pieza G.
Una vez realizados los orificios procedemos a fijar la pieza G al chasis con ayuda de bisagras y tornillos. cuando ya esté fija tendrá la funcion de tapa para acceder a los botones cuando se necesite hacer alguna reparacion o mantenimiento de su electronica. Llegados a este punto, marcamos el lugar donde irán colocados los seguros o pasadores y se tendran que cerrar por la parte interna del arcade.
Paso 5 Montar los botones y palancas.
Cuando el panel de botones, Pieza G, esté terminado y fijado en el chasis procedemos a montar botones y palanca, puedes hacerlo en esta etapa del proceso o colocarlos al ultimo cuando tengas todo el mueble terminado, yo utilizo los tipo IL o tambien llamados tipo americano, que son estos que se fijan con rosca y la palanca es tipo bat, yo me siento muy comodo con ellos para hacer combos en juegos de retas pero recuerda la distribucion y el tipo de botones lo dejo a tu consideracion. en la imagen 7 se puede ver como queda la botonera terminada.
imagen 7 botonera de la jaguarcade bartop.
Es prudente aclarar que yo me adelante un poco y ya pinte las piezas antes de montarlas, pero quizas al final sea necesario una segunda capa. tambien aqui me adelante y monte el monitor, pero es recomendable hacerlo al ultimo para no dañarlo haciendo alguna maniobra con las herramientas.
Paso 6 Montar el monitor.
Ahora vamos a incoroporar el monitor dentro del mueble para ello utilizamos la pieza H que tiene la funcion de base para el monitor el cual, es recomedable sea de entre 14 y 24 pulgadas, fuera de esos rangos quedara desproporcionado o quizas no quepa el monitor en el mueble. De acuerdo al monitor del que dispongas tendras que marcar el lugar donde van los agujeros para los tornillos que sujetan tu monitor. yo por mi parte utilizé un pedazo de poste para tabla roca, esto debido a que lo tenia en casa. Despues de fijar con tornilos el soporte te quedara algo similar a la imagen 8.
imagen 8, vista frontal y posterior del monitor montado en su soporte. yo utilice un pedazo de poste de tabla roca pero puedes utilizar la pieza H.
Tambien puedes utlizar los sobrantes de madera para reforzar el soporte del monitor, estos sobrantes estan marcados de color gris en el plano, ver imagen 1.
paso 7 Marcar y cortar el bezel
la ultima pieza del mueble es el bezel el cual es el marco o contorno del monitor, en el plano es la pieza I, El bezel es la unica pieza que se debe hacer de manera independiente en un triplay de 3 mm o incluso prescindir de ella y utilizar un cristal o acrilico en su lugar. Debe tener una medida externa de 39cm de alto por 57cm de ancho, y la medida interna del marco depende de la pantalla de tu monitor, debes medir su alto y ancho y despues marcarlo y centrarlo para cortar el marco a la medida de tu pantalla. en la imagen 9 se puede observar como te debe quedar tu bezel. notese aqui que agrege unos refuerzos de madera en la parte inferior y los costados del bezel, estos refuerzos se atornillan en la parte interna del mueble ayudando a mantenerlo en su sitio correcto.
imagen 9 vista frontal y psoterior del bezel.
Tambien es prudente aclarar que si utilizas cristal o acrilico sea de 3mm y que solo va sobre puesto sobre el bezel o quizas ni siquiera sea necesario el bezel, esto lo dejo a tu criterio. Cuando termines de montar el bezel, la carpinteria de tu mueble estará terminada.
paso 8 pintar el mueble y ultimos detalles
llegados a este punto te daras cuenta que el mueble esta terminado y solo resta darle una pintada, para gustos los colores y lo dejo a tu criterio. si quieres darle un estilo mas profesional puedes utilizar vinil adherible con los artes graficos de tu preferencia. Este mueble tiene dos tapas removibles asi que no será dificil pintarlo. Y tu mueble esta terminado solo resta instalar el cpu y los juegos, pero eso lo dejamos para otro episodio, hasta la bye bye
imagen 10 mueble Jaguarcade Bartop terminado y pintado, tambien se ha montado botones, palanca, monitor y bocinas.
Como siempre te dejo los planos en el post, asi como el video tutorial con el desarollo del proyecto.
-----------------------------------------------------------------------------------------------------
CUALQUIER DUDA O RECOMENDACION HAZMELO SABER EN LOS COMENTARIOS
